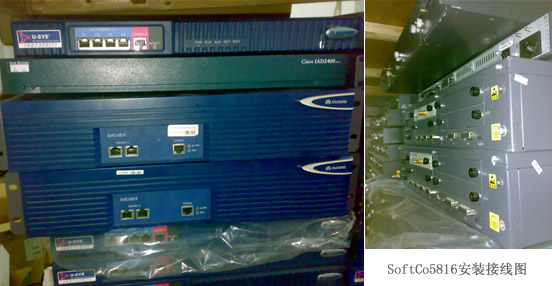

图-2
图-3
图-4
图-5
图-6

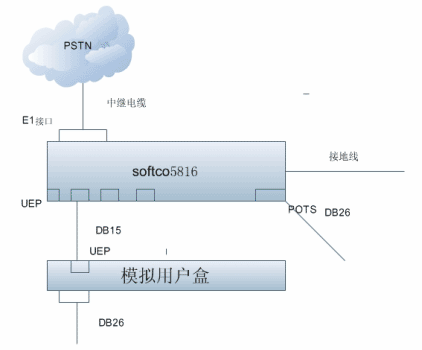

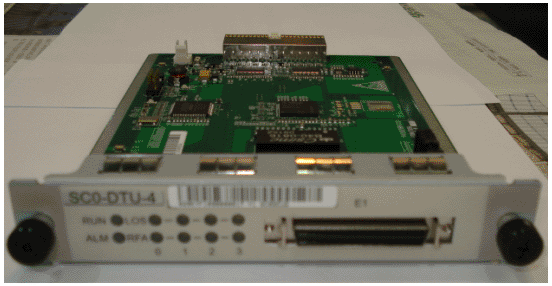

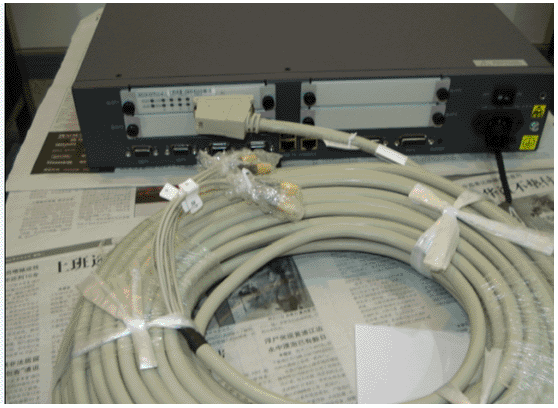

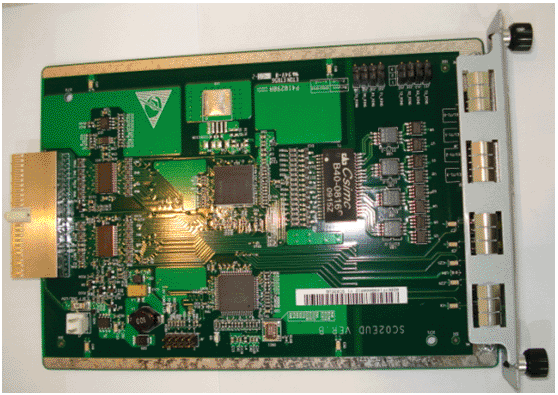

图中E1接口是DTU单板上的,与PSTN是用中继电缆连接.中继电缆如图7所示
图-7
图-8

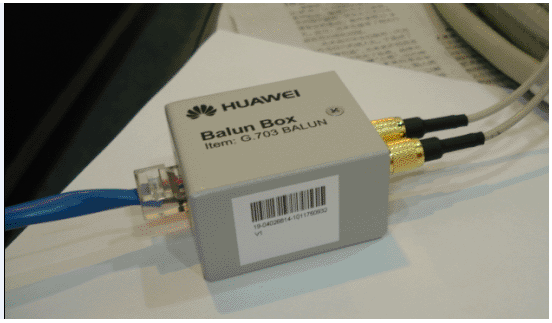

如果PSTN过来的是RJ45的端口则可以用120欧-75欧转接盒连接.120欧-75欧转接盒如图9所示
图-9

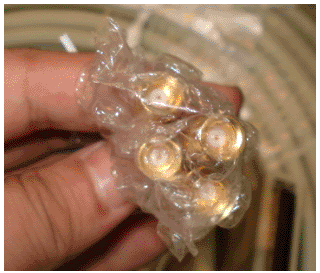

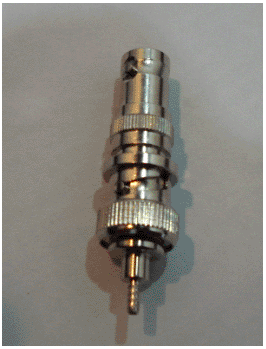

如果PSTN过来的也是BNC接口,就要看是公的还是母.需要把中继电缆接PSTN一端剪掉把射频同轴连接器做上去.射频同轴连接器如图10所示
图-10
图-11
图-12

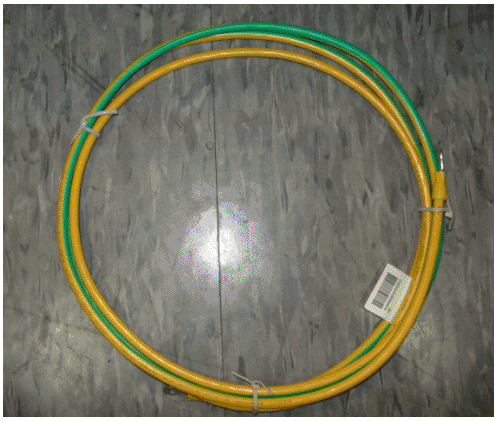

接下来是5816的接地线.接电线是黄绿色的,如图13所示
图-13
图-14

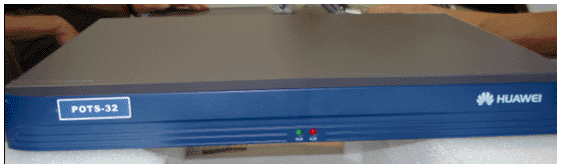

模拟用户盒如图15-16所示
图-15
图-16

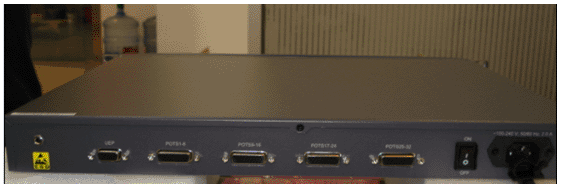

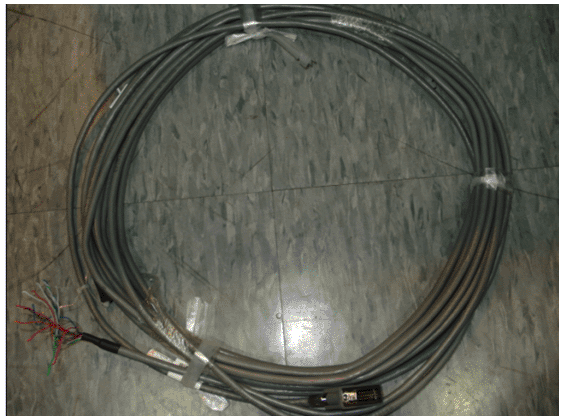

模拟用户盒背面有1个UEP接口和4个POTS口.这4个POTS口和5816上的POTS口是一样的都是用DB26电缆接模拟终端的.DB26电缆如图17所示.
图-17
图-18
图-19
图-20

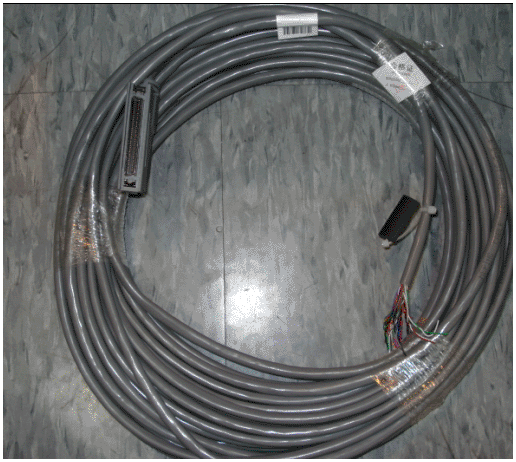

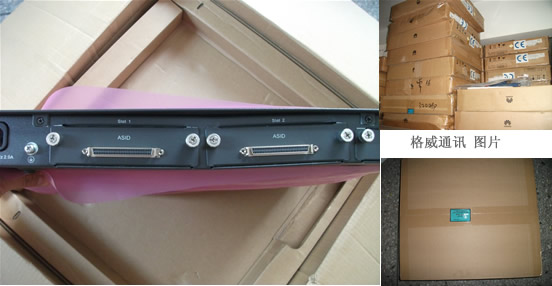

每根DB68里有16对线.

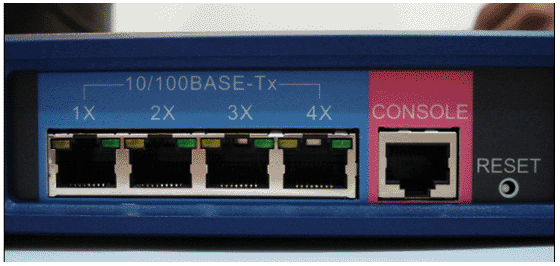

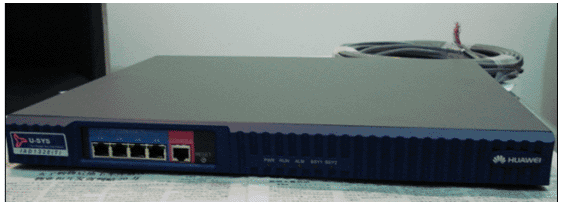

IAD的正面面板上有4个10/100M端口和一个consle口.如图21
图-21
