早前，华为公司成立了综合接入研究开发小组与英国电信BT合作，共同研究、开发面向21CN的综合接入系统，并于2004年10月在业界率先推出适合下一代网络发展的“第三代”综合接入平台—UA5000，提供高密度、高速率、高质量的数据、视频、话音和多媒体业务，以适应未来NGN网络的发展，同时对IP TV为代表的多媒体业务、光纤、无线应用有一个很好的支撑能力。


产品特性

一、“三高”平台

　　UA5000既支持传统的宽/窄带接入业务，如POTS、ISDN、E1、n×64k、2.4k-64k、FXO/FXS/2&4W/E&M、xDSL（ADSL、ADSL2+、VDSL、SHDSL）、以太网（GE、FE）、ATM（STM-1、VP Ring、IMA E1）等，也可直接作为综合AG，同时支持V5、H.248协议，用户可自由选择接入PSTN/IP网络，实现与NGN网络的无缝连接，并可直接纳入华为网管iManager N2000统一维护和管理。

　　UA5000具有高密度、高性能和高可靠性的特点，简称“三高”。

• “高密度”的结构设计

  通过高密单板、高密机框等高集成系统设计，提供高密度用户线接入能力，率先采用“全业务框”结构，扩展框的所有槽位均支持业务板，利用槽位资源进一步提升系统密度，端口密度达到8266线/m2，单机柜支持1984线用户接口，单点容量密度达到4000线。

• “高性能”的业务处理

  背板容量达到100G，背板总线采用“黄金三总线”结构设计，即TDM+GE单播总线+GE组播总线，采用星型布放，避免总线拥塞；并支持1024个组播频道，可有效地支撑IP TV业务的规模开展。

• 电信级“高可靠性”

  系统设计、单板设计和软件设计的各个环节均充分考虑到电信级产品应具备的异常处理能力，保证系统和用户的高可靠性。

  系统采用模块化设计思想，重要模块（如主控系统、交换网、时钟、ATM/IP/TDM/SDH业务处理模块）、上行接口板和级联接口板采用冗余备份设计，主/从框之间的宽带级联总线支持1＋1备份，业务板端口采用N＋1热备份，MSTP组网和VP Ring组网确保组网通道无单点故障。一次电源和二次电源采用冗余设计和负荷分担方式工作，具备实时监控和报警功能。

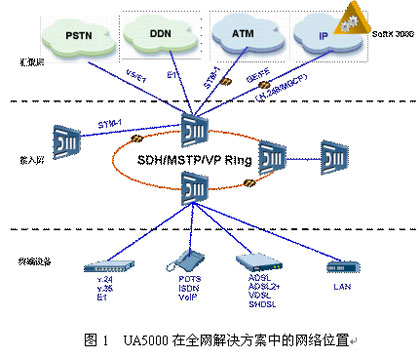

  UA5000在全网解决方案中的网络位置如图1所示：

 二、业务提供能力

　　UA5000可以实现PSTN和VoIP语音业务接入、宽带上网、专线互联和视频组播等多种业务功能，实现接入层综合业务的统一接入。

　　1、语音业务

• PSTN语音业务

  UA5000支持V5.1、V5.2协议，提供E1与本地交换机的对接，实现PSTN语音业务接入，并提供POTS、ISDN BRI（2B＋D）、ISDN PRI（30B＋D）、可直接拨入等用户接口；

• VoIP语音业务

  UA5000直接作为NGN接入媒体网关AG，与SoftSwitch配合，提供丰富的VoIP语音和数据业务。UA5000通过用户侧接口接入业务，并采用标准的语音编解码技术将TDM语音转换成IP包，通过网络侧接口送到IP网进行传输，呼叫控制由SoftSwitch完成，UA5000与SoftSwitch之间通过H.248/MGCP协议进行交互。

  VoIP语音业务具有支持POTS用户的IP电话、ISDN BRI用户的IP电话、透明传送和T.38方式的FoIP（Fax over IP）、透明传送MoIP（Modem over IP）、分组DDI等业务，并支持IP半永久连接和内部半永久连接、标准发夹连接、自交换、逃生通道、配合SoftSwitch支持脉冲计费和反极性计费等特色功能。还可配合SoftSwitch实现国标规定的补充业务、智能业务和特色业务；与LANSwitch配合，通过数据语音合线设备DVC在一条5类线上同时传送语音和数据信息，实现一线入户。

　　2、宽带上网业务

　　UA5000可提供各种宽带用户接入业务，完成宽带业务的接入和二层处理，同时还可通过IP或ATM的上行来满足灵活的组网需求，可提供ADSL/ ADSL2+、SHDSL、VDSL、LAN等业务接口和STM-1 ATM和GE/FE各种宽带业务上行接口。

　　3、专线互联业务

　　UA5000提供全面的宽/窄带专线互联功能，满足企业和集团用户的专线租用需求，可广泛应用于金融、证券、电力和政务等领域。可提供E1、V.35、V.24、SHDSL（TDM方式）、2/4线音频等DDN接口、SHDSL、VDSL、LAN等专线业务接口，满足高质量专线需求，并可通过PVC/VLAN等方案配合BAS设备实现商业客户的VPN业务和QoS保证。

　　4、视频组播业务

　　UA5000支持组播协议，提供宽带视频组播业务，对外提供GE带宽视频业务接口，内部采用独立高速组播总线，可保证视频业务无阻塞转发；支持1024个组播频道；可从相同或不同的网络侧接口接收单播流和组播流，组播数据流可通过普通的MAN或VDN进行分发；支持IGMP Proxy和IGMP 　V2，兼容IGMP V1和IGMP V3；支持频道快速切换、频道预览、收视统计、频道受控访问（用户频道权限、节目数量、用户预览、节目预览时间和预览次数）等，提供高质量QoS，保证视频流的优先转发。


三、灵活多样的组网模型

　　UA5000组网方案灵活多样，适应接入网拓扑多变、资源紧缺和工程复杂的环境。运营商可根据传输资源状况、ATM/IP网络资源状况、业务类型、QoS和安全性等要求，选择适合的组网方案。

　　1、光纤自组网方案

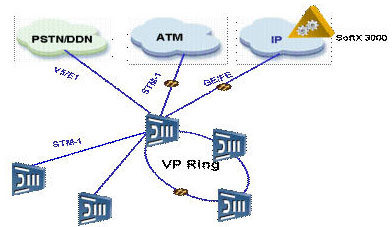

图2 UA5000光纤自组网方案

　　如图 2 所示，这种组网方案通过设备内置的光接口组网，无需配置专门的传输设备，建网成本低； UA5000 之间的 TDM 业务通过电路仿真成 ATM 信元，与宽带业务统一承载，节省光纤资源。

　　2、与MSTP配合组网方案

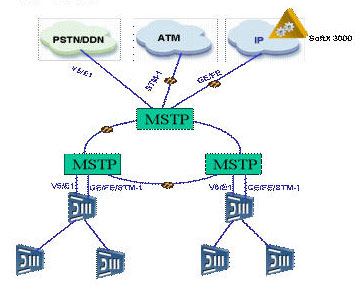

图3 UA5000与MSTP配合组网方案

　　如图3所示，这种组网方案的宽/窄带业务统一由MSTP承载传输，MSTP环网可保证组网具有高可靠性，UA5000的业务通过MSTP设备透传或单独上行。

　　3、与SDH配合组网方案

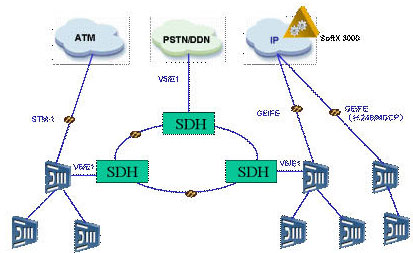

图4 UA5000与SDH配合组网方案

　　如图4所示，这种组网方案的宽/窄带业务统一接入、分开传输，UA5000的窄带业务通过SDH设备传送，接入PSTN网络，宽带业务直接接入ATM/IP城域网，没有带宽瓶颈。

　　华为“第三代”综合接入平台UA5000顺应了网络光纤化、宽带化、无线化和向NGN无缝演进的发展趋势，突破了传统接入网的技术框架，创造性地采用了TDM、IP总线技术，兼顾技术进步、用户需求、网络发展和竞争需要，具有综合业务的承载能力、新业务的引入能力和向未来网络无缝支持能力，可实现综合业务的快速、低成本和广覆盖接入，同时，网络免规划，运营、维护和管理方便，适应用户需求的多样化发展，既可为客户提供“一站式”业务解决方案，又能满足“普遍服务”的要求，为下一代网络发展奠定良好的基础！
